Medindo a tensão depois de instalar um diodo 1N4007 na entrada do VBUS (para permitir alimentação redundante via USB. fonte externa, bateria,...[cada fonte extra precisa de um diodo 1N4007])
Com 4,22V o reset fica preso, por causa do monitor de tensão U4, que desligar tudo se der menos de 4,83V.
A solução é remover o monitor de tensão U4 na Stellaris Launchpad.
No caso da Tiva C Series Launchpad o monitor de tensão U4 não vem instalado, provavelmente durante a revisão da PCB já levaram em consideração a possibilidade de alimentação a placa com LiPo de 1 célula.

U4 removido, reset funcionando sem problemas.
Detalhe: é preciso manter a chave power select na posição device e não nunca ligar um usb na porta device.
Um outra alternativa é, remover a chave completamente e usar mais um diodo para permitir ligar as duas portas usb sem problemas  quando houver alimentação externa no VBUS (bateria, BEC do ESC, ...)

Instalando um diodo 1N4148 na entrada do VBUS, corrente máxima de 300mA.
Mas não certo, no primeiro curto de GND com VCC, o 1N4148 abriu, parecendo um fusível.
Se não fosse o curto, acidental funcionaria sem problema já que a placa toda consome cerca de 10mA.

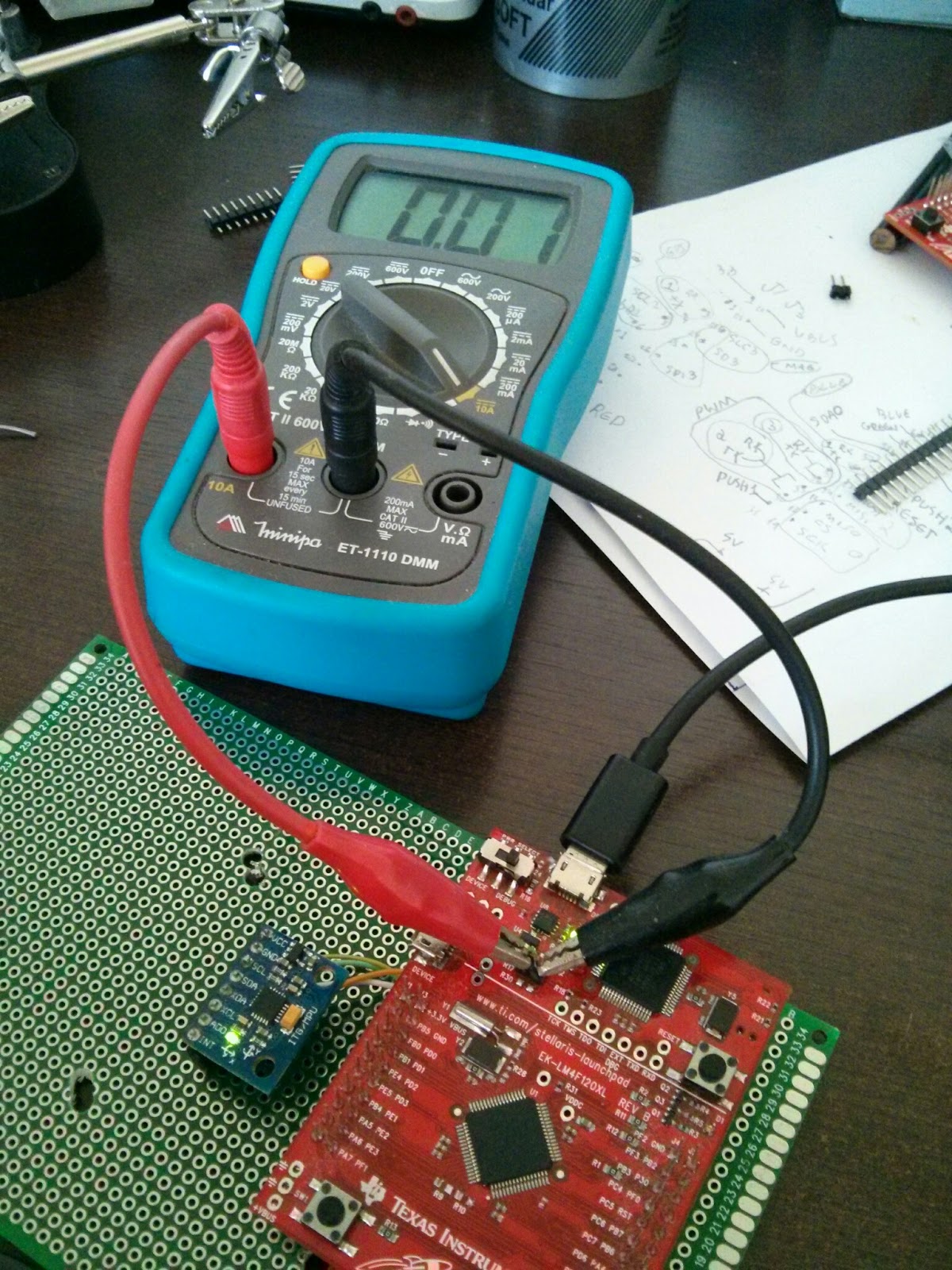

Medindo o consome da placa. Com tudo ativado ficou estagnado em menos de 10mA.
