Depois de 34 dias de correios…

Câmera para drone e outros sistemas embarcados.

http://www.aliexpress.com/item/300K-Pixel-Serial-JPEG-Camera-Module-JPEG-Color-Camera-Infrared-RS-232-Serial-Port-Camera-Module/1075779932.html

P1 = RS232 (vcc, rx, tx, gnd) “beepar” antes de conectar para encontrar o lado do VCC e GND.

P2 = control infrared LED

P3 = TTL (vcc, rx, tx, gnd) “beepar” antes de conectar  para encontrar o lado do VCC e GND.

R9,R10 = RS485.

R11 = no function.

A placa é composto pelo seguintes ICs:

YS-7725 - custom asic da Widmx, parte da identificação removida com laser.

STC 11L16XE - 8051 core 1280 bytes-RAM 16k-FLASH  32k-EEPROM

http://www.stcmcu.com/datasheet/stc/STC-AD-PDF/STC11F-10Fxx.pdf

MAX202 - bridge TTL - RS232

http://www.ti.com/lit/ds/symlink/max202.pdf

(usados os pinos 7,8,9,10)

O protocolo é o mesmo da ponte serial JPEG Omnivision OV528.

http://www.synes.co.th/nicupload/20120302120132.pdf

http://www.adrirobot.it/datasheet/processori/pdf/OV528_DS_1.3%20Camera%20chips.pdf

O link para o software de teste não documentado.

http://www.widmx.com/OV528.rar

Teste de resolução com serial-ttl configurada para 115200 bps

160x120 = 2,3 fps

320x240 = 0,75 fps

640x320 = 0,474 fps

Screenshot do software OV528 da Widmx

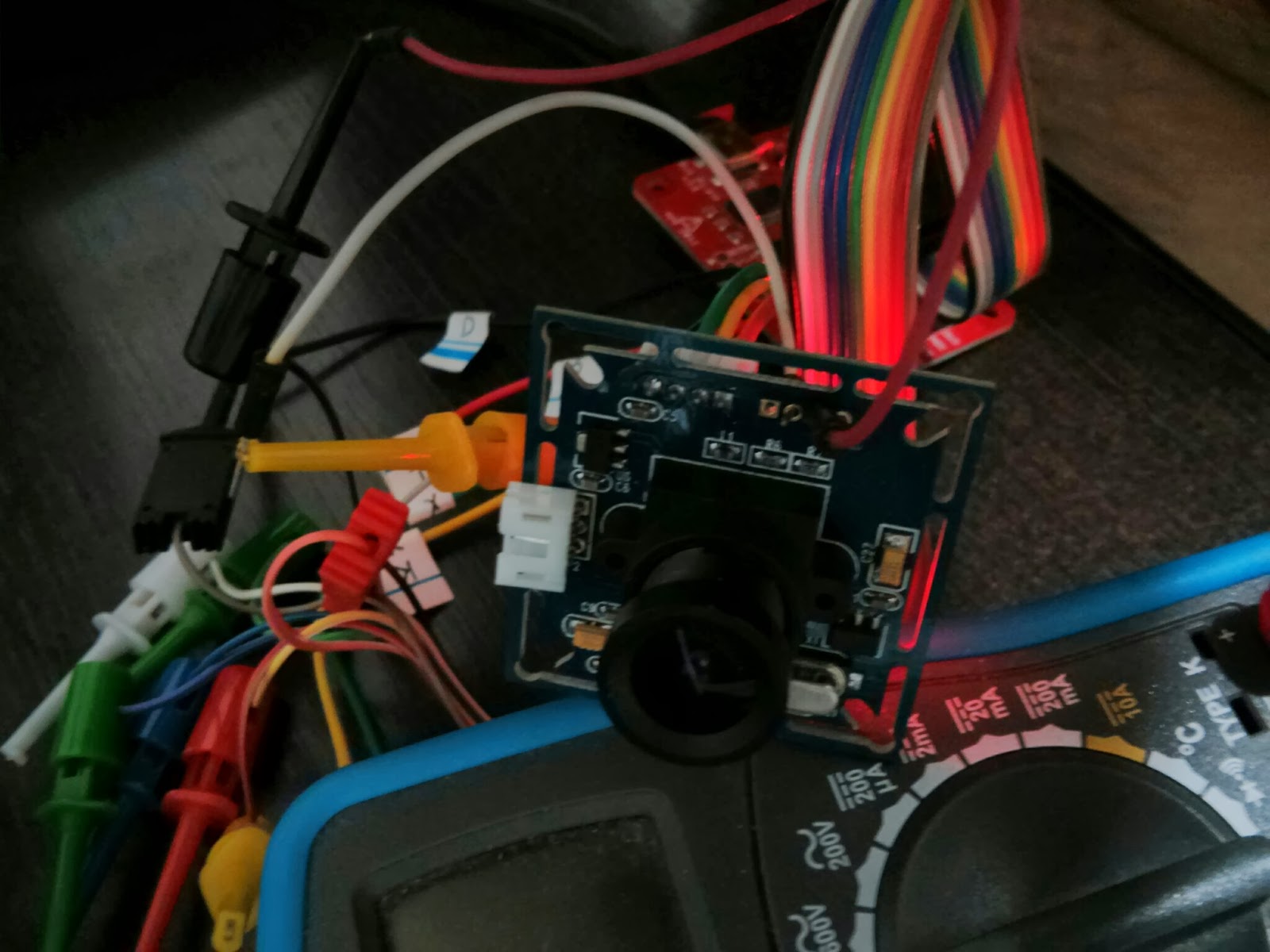

Buspirate conectado no P2 - serial TTL

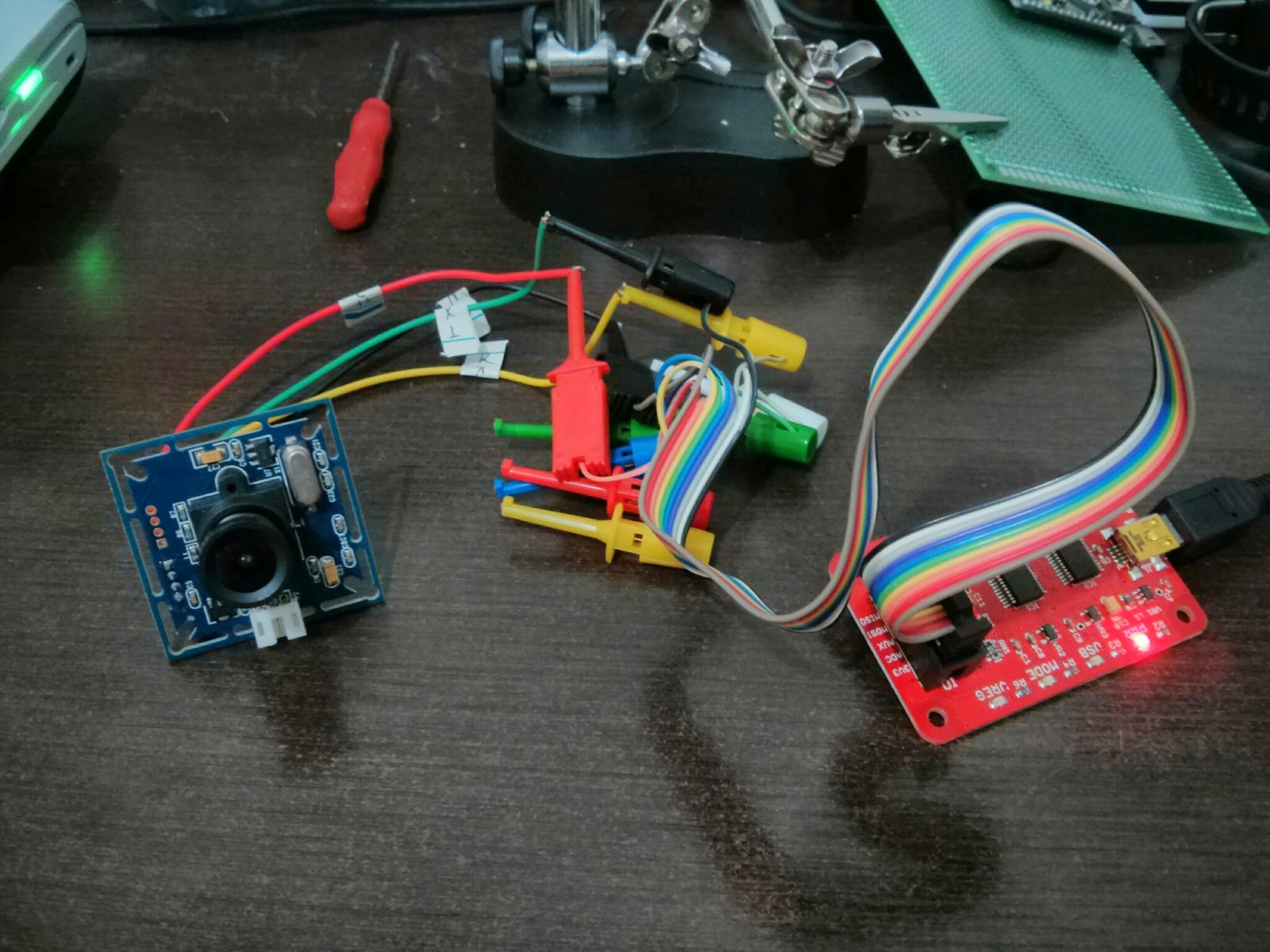

Buspirate conectado no P2 - serial TTL - assim funciona perfeito.
Buspirate conectado no P1 - RS232 não estava funcionando,
nem iria funcionar, esse é o problema de comprar gadgets documentação fraca e não detalhada.
Depois de verificar que tinha um MAX202, e "beepar" as trilhas, encontrei o RX / TX - TTL no P2.
Parte de traseira
Parte da frente
Buspirate fazendo as honras para comunicação
